名稱：HSD-3 電流傳感器
分類：霍爾傳感/變送器
產品編號：
產品型號：
出品單位：北京航科金星自動化儀表有限公司
查看次數：
咨詢熱線：13693075680
聯系我們
詳細說明：
|
|
|
產品說明: |
電流傳感器型號：YWG-HSD-3-□A
|
|
一、概述
YWG系列霍爾效應傳感器，可以測量任意波形的電流和電壓，輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

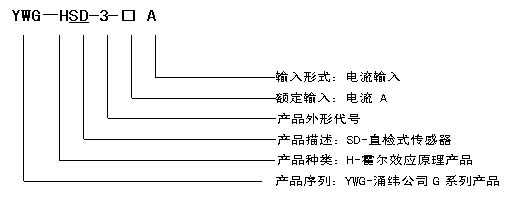

二、產品命名方法
三、原理
YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離，副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點。
四、 技術性能指標
|
測量范圍 |
2IN |
頻率特性 |
0～10kHz |
|
過載能力 |
20IN |
絕緣耐壓 |
AC2.0kV/min·1mA |
|
精度等級 |
<1.0%IN |
工作環境 |
0～45℃ |
|
線性度 |
優于0.2% |
工作電源 |
±12V～±15V,+12V,+15V |
|
失調電壓 |
小于±20mV |
電源耗電 |
≤30mA |
|
溫度漂移 |
優于±100ppm/℃ |
阻燃特性 |
UL94-VO |
|
反應時間 |
小于10us |
內置電源浪涌、極性反接保護； |
五、執行標準
QB/441600 17 113-2002
六、型號及參數
|
型 號 |
輸 入/輸 出 |
引 腳 接 線 |
|
YWG-HSD-3-100A |
0～100A/0～4V |
1: 正工作電源端
2: 負工作電源端
3: 測量輸出端
4: 公共接地端
 |
|
YWG-HSD-3-200A |
0～200A/0～4V |
|
YWG-HSD-3-300A |
0～300A/0～4V |
|
YWG-HSD-3-400A |
0～400A/0～4V |
|
YWG-HSD-3-500A |
0～500A/0～4V |

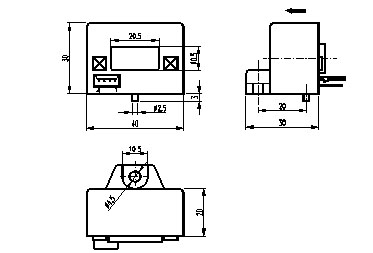

七、外形圖
八、注意事項
1.工作電源、輸出端必須正確連接，不能錯接；
2.對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；
3.原邊母線的溫度不應超過60℃；
4.當電流母線填滿原邊穿線孔時，獲得最佳的測量精度；
5.使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；
6.測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。 |
|
|
