詳細說明：

產品名稱:

HSD-2電流傳感器

產品說明:

電流傳感器型號：YWG-HSD-2-□A

一、概述
YWG系列霍爾效應傳感器，可以測量任意波形的電流和電壓，輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

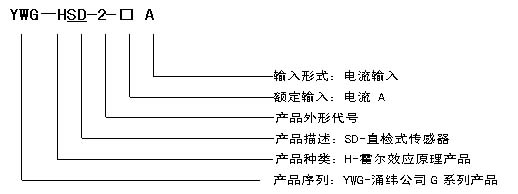

二、產品命名方法

三、原理
YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離，副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點。
四、技術性能指標
　

測量范圍	2I_N	頻率特性	0～10kHz
過載能力	20I_N	絕緣耐壓	AC2.0kV/min·1mA
精度等級	<1.0%I_N	工作環境	0～45℃
線性度	優于0.2%	工作電源	±12V～±15V,+12V,+15V
失調電壓	小于±20mV	電源耗電	≤30mA
溫度漂移	優于±100ppm/℃	阻燃特性	UL94-V_O
反應時間	小于10us	內置電源浪涌、極性反接保護；

五、執行標準
QB/441600 17 113-2002
六、型號及參數
　

型號	輸入/輸出	引腳接線
YWG-HSD-2-50A	0～50A/0～4V	1: 正工作電源端 2: 負工作電源端 3: 測量輸出端 4: 公共接地端
YWG-HSD-2-100A	0～100A/0～4V
YWG-HSD-2-150A	0～150A/0～4V
YWG-HSD-2-200A	0～200A/0～4V
YWG-HSD-2-300A	0～300A/0～4V

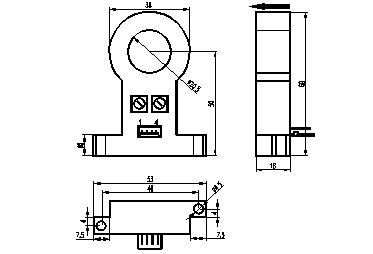

七、外形圖

八、注意事項
1.工作電源、輸出端必須正確連接，不能錯接；
2.對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；
3.原邊母線的溫度不應超過60℃；
4.當電流母線填滿原邊穿線孔時，獲得最佳的測量精度；
5.使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；
6.測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
